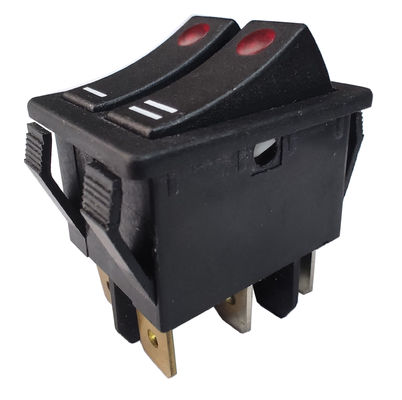

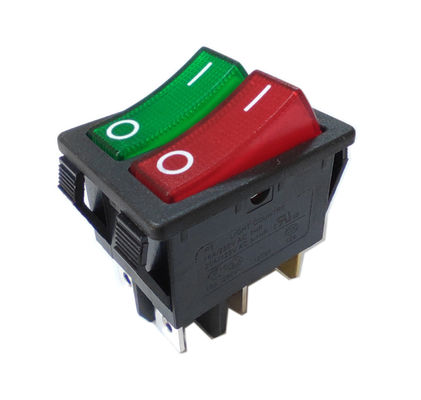

1. Especificación del interruptor de botón de doble fila R5.
| Fábrica |
Light Country(Changshu) Co.,LTD |
| Nombre del producto |
Interruptor de botón de doble fila R5 |
| Aprobación de seguridad |
UL, CUL, VDE |
| Tamaño del producto |
32*25mm |
| Tamaño del orificio de montaje |
30*22mm |
| Clasificación eléctrica |
16A 250V CA, 20A 125V CA |
| Resistencia mecánica |
30.000 ciclos |
| Resistencia eléctrica |
10.000 ciclos |
| Resistencia de contacto |
<20mΩ |
| Resistencia de aislamiento |
＞1000MΩ |
| Resistencia dieléctrica |
>1500V por minuto |
| Temperatura ambiente/almacenamiento |
-10℃ ~ +85℃ |
| Inflamabilidad |
UL 94V-2 |
| Material de la carcasa |
PA66 |
| Material de contacto |
Aleación de plata |
| Terminal |
Latón plateado con soliver |
| Aumento de temperatura en el terminal |
Máx. 30℃(UL1054) |
| Soldabilidad del terminal |
Máx. 350℃, 3S, sin presión sobre los terminales al soldar a mano. |
2. Opciones del interruptor de botón de doble fila R5.
|
Modelo
Número
|
Polos/
Tiros
|
Posición del balancín |
| Izquierda |
Centro |
Derecha |
| R51 |
DPST |
ON |
Ninguno |
OFF |
| R52 |
DPDT |
ON |
Ninguno |
ON |
| R53 |
DPDT |
ON |
OFF |
ON |
| R54 |
DPDT |
ON |
Ninguno |
(ON) |
| R55 |
DPST |
OFF |
Ninguno |
(ON) |
| R56 |
DPDT |
(ON) |
OFF |
(ON) |
| R57 |
DPST |
ON |
Ninguno |
(OFF) |
| R58 |
DPDT |
ON |
OFF |
(ON) |
| R59 |
DPST con lámpara
|
ON |
Ninguno |
OFF |
3. Dimensiones del interruptor de botón de doble fila R5.
| Recorte del panel |
| Z |
Y |
X |
| 0.7~1.25[.028~.049] |
21.8~21.9[.858~.862] |
30.0~30.2[1.181~1.189] |
| 1.25~2.0[.049~.079] |
21.8~21.9[.858~.862] |
30.2~30.4[1.189~1.197] |
| 2.0~3.0[.079~.118] |
21.8~21.9[.858~.862] |
30.6~30.8[1.205~1.213] |
4. Sobre nosotros.
Light Country fue fundada en 1985 en Taiwán.
Nos hemos dedicado a los interruptores de botón y termostatos.
Estas piezas se utilizan ampliamente en electrodomésticos, productos eléctricos, instalaciones industriales, dispositivos médicos, etc.
Tenemos dos sitios de fabricación en Changshu y Dongguan, ubicados en China continental.
Para brindar el mejor servicio al cliente, estamos integrados con I+D, producción, ventas y posventa.
Nuestra fábrica ya obtuvo los certificados ISO9001, ISO14001, IATF16949.
Nuestros productos ya obtuvieron los certificados CQC, UL/CUL, VDE, TUV, SEMKO, NEMKO, cumplen con las regulaciones ROHS/REACH.
